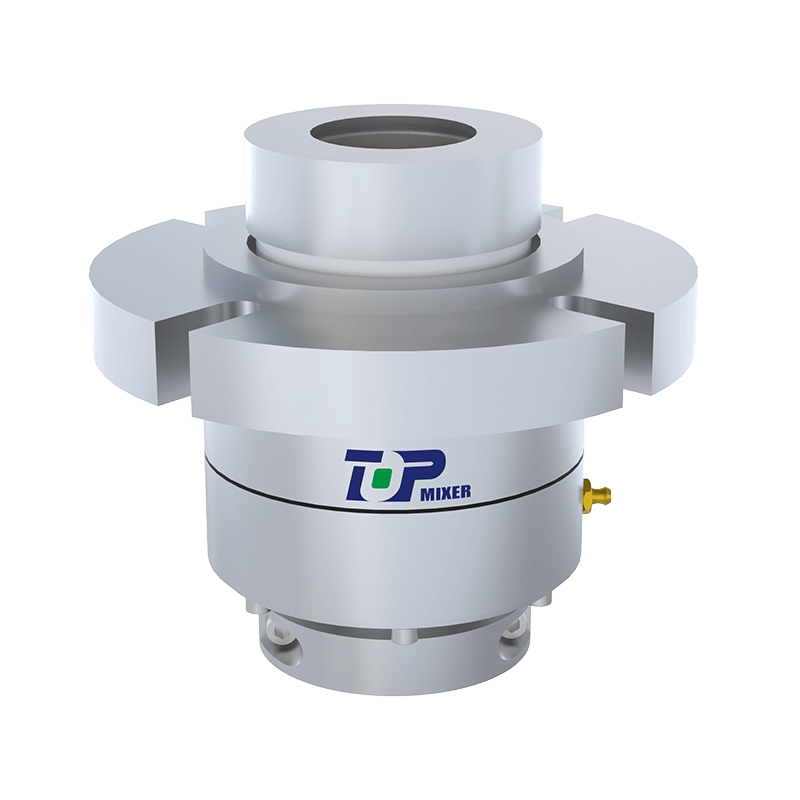

Enkelzijdige mechanische afdichting met toegang aan de onderkant

Werkingsprincipe

Bij het ontwerp van deze afdichting is rekening gehouden met de noodzaak van hogedrukafdichting. Om de specifieke druk van het hogedrukafdichtingsoppervlak te bereiken, wordt een metalen pakking gebruikt. Deze specifieke druk overschrijdt ruimschoots de specifieke druk van de midden- en lagedrukcontainer en voldoet daarmee aan de hogedrukafdichting. Vereisen. Het gebruikte metalen kussen is meestal gemaakt van gegloeid aluminium, gegloeid koper of zacht staal met een goede ductiliteit, dat een grotere afdichtingsdruk kan weerstaan. Door gebruik te maken van afdichting aan de smalle zijde in plaats van afdichting aan de brede zijde kan bovendien de specifieke druk van het afdichtingsoppervlak niet alleen toenemen, maar ook de totale afdichtingskracht aanzienlijk verminderen en de structurele afmetingen van de flens en de afdichtingskop verkleinen.

Afdichtingsvorm

De mechanische afdichting van de onderste plug-in reactor behoort tot een hogedrukafdichting, die afhankelijk is van bevestigingsmiddelen (zoals bouten) om de steekring in te drukken om vooraanscherping en garantie te bereiken. Het kan ook tijdens het werk worden verzegeld. Deze vorm wordt geforceerd genoemd. zegel. De gebruikelijke geforceerde hogedrukafdichtingsstructuur is een vlakke pakkingafdichtingsstructuur, die vergelijkbaar is met de veelgebruikte flenssteekplaatafdichting in midden- en lagedrukcontainers, maar de niet-metalen steekplaat is veranderd in een metalen pakking en de brede zijdelingse afdichting is veranderd in een smalle zijdelingse afdichting.

Samengevat. Zoals hierboven vermeld, biedt de mechanische afdichting met plug-in reactor aan de onderkant een betrouwbare afdichtingsoplossing in hogedrukomgevingen met zijn unieke ontwerp en efficiënte werkingsprincipe. De combinatie van de structurele kenmerken en het werkingsprincipe zorgt voor een stabiele werking en veiligheid van de apparatuur onder hoge druk- en temperatuuromstandigheden.
