Koopgids voor mixers voor beginners: alles wat ingenieurs moeten weten

Wat een Menger met boveninvoer Doet en wanneer ingenieurs er een moeten specificeren

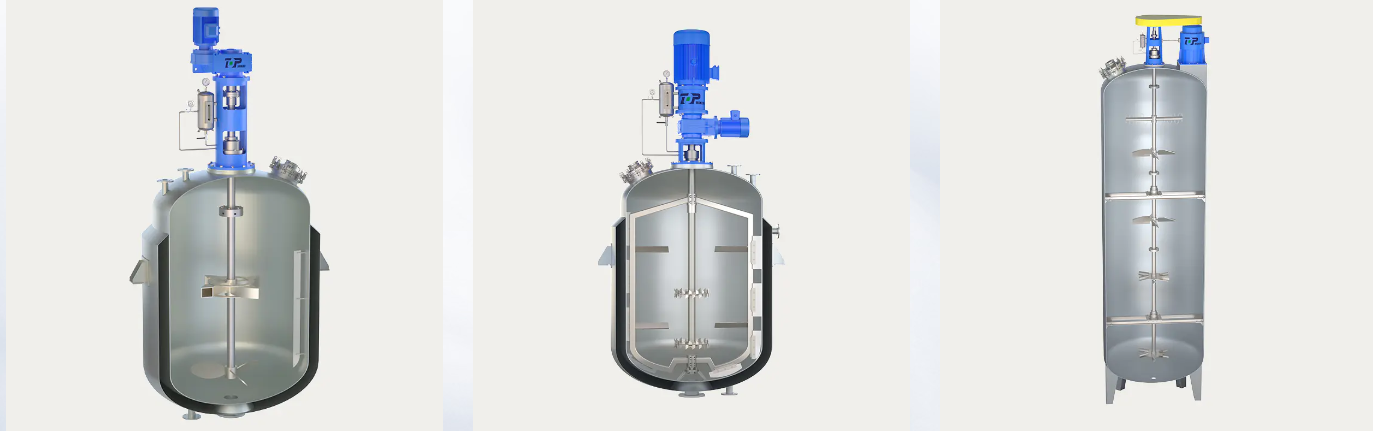

A mixer met boveningang is een roerwerk dat door een opening in de bovenkant van een tank of vat wordt gemonteerd , met een verticale as die naar beneden loopt in de procesvloeistof en een of meer waaiers ondergedompeld in de vloeistof. De aandrijfmotor en de tandwielreductor bevinden zich boven het tankdak of op een steunbrug en draaien de as van bovenaf in plaats van vanaf de zijkant of onderkant. In veel aanbestedingsdocumenten en mechanische gegevensbladen wordt dezelfde apparatuur bestempeld als een menger met boventoevoer, een term die benadrukt hoe materiaal-, poeder- of additiefstromen vaak van bovenaf het vat binnenkomen terwijl de waaier de inhoud eronder mengt.

Voor ingenieurs die roerconfiguraties vergelijken, is het korte antwoord dit: een menger met boveninvoer is over het algemeen de configuratie die moet worden gespecificeerd wanneer een tank meer dan een paar duizend liter kan bevatten, wanneer het proces meer dan één waaiertrap langs de as vereist, wanneer volledige toegang tot de tankbodem nodig is voor andere mondstukken of reinigingsapparatuur, of wanneer de vloeistofviscositeit en de hoeveelheid vaste stoffen tijdens de batchcyclus over een groot bereik variëren. Mengers met zij- en onderinvoer blijven bruikbaar in smallere toepassingsvensters, maar de families met boveninvoer en boveninvoer dekken het grootste deel van de algemene industriële mengwerkzaamheden, het mengen in opslagtanks en het roeren van reactoren.

In de onderstaande secties worden de maatlogica, waaierselectie, materiaalkeuzes, montagepraktijken en onderhoudsplanning besproken die ingenieurs doorgaans nodig hebben voordat ze de specificatie van een mixer aan de bovenkant voor een chemicaliëntank, een afvalwaterbassin, een voedselbatchvat of een bulkwateropslagtank finaliseren.

Menger met boveninvoer, Menger met bovenvoeding en gerelateerde termen uitgelegd

Bij de aanschaf van papierwerk voor mengapparatuur worden verschillende overlappende termen gebruikt, en ingenieurs die nieuw zijn bij een project gaan er soms van uit dat ze naar verschillende machines verwijzen, terwijl dat niet het geval is. De onderstaande tabel vat samen hoe de terminologie vaak wordt toegepast op mechanische tekeningen, aanbestedingsdocumenten en onderhoudshandleidingen.

In de praktijk zal een inkoper zien dat alle vier de termen vrijwel door elkaar gebruikt worden binnen dezelfde offerteaanvraag. Wat belangrijker is dan het label zijn de onderliggende mechanische details: aslengte, waaiertrappen, afdichtingstype en montageflenswaarde, die allemaal worden behandeld in de volgende paragrafen.

Hoe een industriële mixer met boveningang werkt: kerncomponenten

Een industriële mengkraan met boveningang is opgebouwd uit een kleine set componenten die voor vrijwel elke maat en toepassing worden herhaald. Door elk onderdeel te begrijpen, kunnen ingenieurs snel een mechanisch gegevensblad lezen en mismatches tussen de procesvereisten en de voorgestelde hardware opsporen.

Motor- en tandwielreductor

De motor levert rotatievermogen, en omdat procesmenging doorgaans een veel lagere assnelheid vereist dan een standaardmotor produceert, verlaagt een tandwielreductor de snelheid terwijl het koppel wordt vermenigvuldigd. De keuze van de reductiemiddelen is een van de belangrijkste beslissingen in de hele assemblage, omdat het koppel, en niet de brute paardenkracht, feitelijk een stroperige of met vaste stoffen beladen vloeistof in beweging brengt.

Mengeras en koppeling

De as brengt het koppel van het reductiedeel via de tanktop naar de vloeistof. Aslengte, diameter en het aantal steunlagers zijn allemaal afhankelijk van de vloeistofdiepte en de natuurlijke zweepfrequentie van de as onder belasting. Lange assen op hoge tanks hebben vaak een tussenliggend stabiel lager nodig om resonantie bij bedrijfssnelheid te voorkomen.

Waaierconfiguraties

De waaierkeuze hangt af van het mengdoel en de vloeistofreologie. Veel voorkomende typen zijn onder meer:

• Turbines met schuine schoepen voor algemeen mengen en matige suspensie van vaste stoffen
• Draagvleugelboten voor energiezuinige bulkstroom in vloeistoffen met een lage tot middelmatige viscositeit
• Flatblade- of Rushton-stijlturbines voor gasverspreiding en hogere afschuifbelastingen
• Anker- en spiraalvormige lintwaaiers voor tankmixers met hoge viscositeit, waarbij vloeistof nauwelijks van de muur weg beweegt

Montageflens en asafdichting

De montageflens brengt het volledige gewicht en buigmoment van de mixer over naar de tankconstructie, dus de flenswaarde en het boutpatroon moeten overeenkomen met zowel de mixerbelasting als het ontwerp van het tankdak. De asafdichting, of het nu een eenvoudige lipafdichting, een pakkingbus of een mechanische afdichting is, houdt de procesvloeistof opgesloten en houdt verontreiniging van buitenaf uit open tanks.

Het selecteren van de juiste mixer met boveninvoer: belangrijke technische parameters

Voordat een ingenieur een offerte aanvraagt, verzamelt hij doorgaans een korte lijst met procesparameters. Tankgeometrie, vloeistofviscositeit, soortelijk gewicht en vaste-stofgehalte bepalen samen het koppel en het vermogen dat een mixer met boveninvoer moet leveren , en als je er één overslaat, ontstaat er meestal een ondermaatse of te grote machine.

Naarmate het tankvolume groeit, groeit het vereiste motorvermogen mee, maar niet in een rechte lijn, aangezien grotere schepen gewoonlijk met een lagere assnelheid varen met een proportioneel hoger koppel. Het onderstaande diagram toont typische motorvermogensbanden waar ingenieurs naar verwijzen bij het beoordelen van een mixer met boveninvoer of mixer met boventoevoer ten opzichte van het tankvolume.

Figuur 1: Algemene referentiebanden voor het motorvermogen van de mixer aan de bovenzijde in verhouding tot het tankvolume. Het werkelijke vermogen hangt af van de viscositeit, het soortelijk gewicht en de waaierkeuze.

Passende mengsnelheid en vloeistofviscositeit voor een tankmixer met hoge viscositeit

Assnelheid en vloeistofviscositeit bewegen in tegengestelde richtingen. Dunne, waterachtige vloeistoffen kunnen effectief worden gemengd bij relatief hoge toerentallen, terwijl dikke pasta's en slurries een tankmixer met hoge viscositeit nodig hebben die op een laag toerental draait met aanzienlijk meer koppel om te voorkomen dat de aandrijflijn afslaat of de as overbelast raakt. Het te snel laten draaien van een stroperige vloeistof verspilt energie en verhoogt de schuifspanning zonder de mengkwaliteit te verbeteren, terwijl het te langzaam laten draaien van een dunne vloeistof de batchcyclustijd verlengt zonder enig voordeel.

Figuur 2: De snelheid neemt over het algemeen af naarmate de viscositeit stijgt. Daarom wordt koppel, en niet snelheid, de beperkende ontwerpfactor voor dikke vloeistoffen.

Twee dimensieloze getallen begeleiden deze relatie in de mengtechnische praktijk: het meng-Reynoldsgetal, dat de traagheidskracht vergelijkt met de stroperige kracht in de tank, en het vermogensgetal, dat de waaiergeometrie koppelt aan het vermogen dat bij een bepaalde snelheid wordt getrokken. De stroming heeft de neiging laminair te blijven bij lage Reynoldsgetallen, wat betekent dat een spiraalvormig lint of ankerwaaier die dicht bij de tankwand werkt veel effectiever wordt dan een kleine hogesnelheidsturbine die anders stilstaande zones onaangeroerd zou laten.

Industrietoepassingen van mengers met boveninvoer en boventoevoer

Mengers met boveninvoer en boveninvoer verschijnen in een groot aantal procesindustrieën. De specifieke waaier-, afdichtings- en materiaalkeuze verschuift van de ene toepassing naar de andere, ook al blijft de basismontageconfiguratie hetzelfde.

Mixer met boveningang voor het mengen van chemicaliëntanks

Bij chemische verwerking zorgt een menger met boveningang voor chemicaliëntanks doorgaans voor het mengen van reagentia, tanks voor pH-aanpassing en reactievaten. Corrosiebestendigheid en integriteit van de afdichting zijn hier doorgaans belangrijker dan brute kracht, omdat veel chemische stromen agressief zijn ten opzichte van standaard bevochtigde onderdelen van koolstofstaal.

Mixer met boveninvoer voor afvalwaterbehandeling

Een mixer met boveningang voor de behandeling van afvalwater wordt gewoonlijk geïnstalleerd in egalisatiebekkens, neutralisatietanks en chemische doseertanks bij zuiveringsinstallaties. Deze units draaien doorgaans continu, dus de duurzaamheid van lagers en afdichtingen bij constant gebruik wordt een centrale selectiefactor.

Mixer met boveninvoer voor het mengen van slib

Anaerobe vergisters en indiktanks vertrouwen op een mixer aan de bovenzijde voor het mengen van slib om vaste stoffen in suspensie te houden en stratificatie te voorkomen. Slibverwerking combineert vaak een gematigde viscositeit met schurende vaste stoffen, wat de voorkeur geeft aan robuuste waaiercoatings en grotere asspelingen.

Mixer met boveningang voor opslag van watertanks

Drinkwater- en proceswateropslagfaciliteiten gebruiken een mixer aan de bovenzijde voor watertanktoepassingen, voornamelijk om thermische stratificatie te voorkomen en om de resten van desinfectiemiddelen gelijkmatig over het opgeslagen volume te verdelen. De stroomvereisten zijn hier meestal bescheiden, omdat de vloeistof zelf dicht bij de waterviscositeit ligt.

Mixer met boveningang voor voedselverwerking

Een mixer met boveningang voor voedselverwerking geeft doorgaans prioriteit aan een hygiënisch ontwerp, gladde interne oppervlakken en materialen die frequente spoelcycli verdragen. Batchconsistentie en zachte afschuifcontrole zijn in deze sector net zo belangrijk als de intensiteit van het mengen van grondstoffen.

Materiaal- en behuizingskeuze: roestvrij staal en explosieveilige opties

Roestvrijstalen mengkraan met boveningang

Een roestvrijstalen mixer met boveningang wordt over het algemeen gespecificeerd wanneer de procesvloeistof corrosief of zout is of een hygiënische oppervlakteafwerking vereist. De verwerkingslijnen voor voedingsmiddelen en dranken, farmaceutische tussenproducten en fijnchemische verwerkingslijnen neigen naar roestvrij bevochtigde onderdelen omdat ze frequente spoel- en reinigingscycli tolereren zonder aantasting van het oppervlak.

Explosieveilige mixer met boveningang

Een explosieveilige mixer met boveningang maakt gebruik van een afgedichte en goedgekeurde motorbehuizing die is ontworpen om potentiële ontstekingsbronnen tegen te houden wanneer de mixer werkt in een ruimte waar ontvlambare oplosmiddelen, brandbaar stof of andere gevaarlijke atmosferen worden gebruikt. Ingenieurs die aan deze projecten werken, coördineren de selectie van de behuizing doorgaans vroeg in de ontwerpfase met het onderzoek naar de gebiedsclassificatie van de fabriek, omdat het type behuizing van invloed is op de grootte van het motorframe en de montageopstelling.

Montagetypes vergelijken: mixers met boveninvoer, zijinvoer en onderinvoer

Het kiezen tussen montagetypes is een van de eerste beslissingen bij de lay-out van een mengsysteem. Een industriële mixer met boveninvoer biedt over het algemeen de grootste flexibiliteit wat betreft tankgroottes en procestaken. Daarom blijft hij de standaardkeuze voor de meeste zware industriële mixerspecificaties, hoewel configuraties met zij- en onderinvoer in sommige fabrieken nog steeds beter passen bij specifieke lay-outs.

Figuur 3: Relatieve vergelijking tussen vijf praktische factoren, gescoord op een algemene vijfpunts technische referentieschaal in plaats van op een vaste standaard.

Mengers met zij-ingang zijn geschikt voor zeer grote open tanks waarbij een schacht aan de bovenzijde onpraktisch lang zou moeten zijn, en mengers met onderinvoer passen af ​​en toe in situaties met weinig hoofdruimte. Toch wint een aan de bovenkant gemonteerde roerinrichting meestal de voorkeur als de onderhoudstoegang en de betrouwbaarheid van de afdichting worden afgewogen tegen de mengprestaties, omdat de aandrijfcomponenten boven de vloeistoflijn blijven en bereikbaar zijn zonder het vat leeg te laten lopen.

Onderhoudsplanning en betrouwbaarheid voor op de bovenzijde gemonteerde mengers

De betrouwbaarheidsplanning voor een aan de bovenzijde gemonteerde menger concentreert zich doorgaans op drie slijtagepunten: de asafdichting, de smering van de tandwielreductor en de bevestigingshardware van de waaier. De staat van de afdichting is meestal het eerste dat u moet controleren tijdens een geplande inspectie , aangezien een verslechterende afdichting vaak zichtbaar is als vloeistof rond de montageflens lekt, lang voordat er symptomen van de aandrijflijn optreden.

Figuur 4: Referentiepunten voor algemene inspectie-intervallen, aangepast in de praktijk op basis van de werkcyclus, de abrasiviteit van de vloeistof en continue versus intermitterende werking.

Continu gebruik in afvalwater- of slibverwerking heeft de neiging deze intervallen te verkorten in vergelijking met intermitterende batchtanks, en het gehalte aan schurende vaste stoffen versnelt de slijtage van de waaier en ascoating, ongeacht het montagetype. Het registreren van trillingstrends en de toestand van de versnellingsbakolie in de loop van de tijd geeft een vroegtijdige waarschuwing, ruim voordat een afdichting of lager daadwerkelijk defect raakt.

Installatierichtlijnen voor zware industriële mengsystemen

De kwaliteit van de installatie heeft een direct effect op de betrouwbaarheid op lange termijn van elke zware industriële mixer, en de meeste problemen in het veld zijn terug te voeren op het overhaasten of overslaan van een van de volgende stappen tijdens de inbedrijfstelling.

1. Controleer of het tankdak of de steunconstructie het volledige statische gewicht kan dragen, plus het buigmoment dat tijdens bedrijf wordt gegenereerd, en niet alleen het droge gewicht van de mixer.
2. Controleer de asuitlijning tussen de uitgang van de tandwielreductor en de mixeraskoppeling voordat het vat wordt gevuld, aangezien een verkeerde uitlijning onder belasting later veel moeilijker te corrigeren is.
3. Controleer de afstand tussen de waaier en de tankwand en de bodem, aan de hand van de trektolerantie, vooral bij schepen met interne schotten of spiralen.
4. Draai alle montageflensbouten aan in de aangegeven volgorde en waarde, in plaats van ze in één keer rond de flens vast te draaien.
5. Voer een eerste nullasttest uit om de draairichting te bevestigen en controleer op aszwepen voordat u procesvloeistof toevoegt.
6. Registreer de uitgangswaarden voor trillingen en stroomverbruik zodra de mixer onder normale procesomstandigheden draait, aangezien deze cijfers het referentiepunt worden voor toekomstige onderhoudscontroles.

Structurele ondersteuning verdient bijzondere aandacht bij retrofitprojecten, waarbij een bestaand tankdak, ontworpen voor een lichter roerwerk of helemaal geen roerwerk, versterking nodig heeft voordat een grotere, aan de bovenkant gemonteerde mixer veilig kan worden geïnstalleerd.

Werken met een mixerfabrikant met toptoegang

Het selecteren van een mixerfabrikant van het hoogste niveau houdt meer in dan het vergelijken van een gegevensblad met een procesvereiste. Technische ondersteuning tijdens de specificatiefase, de mogelijkheid om niet-standaard tankgeometrie te modelleren en toegang tot toepassingservaring in meerdere industrieën bepalen allemaal hoe goed de uiteindelijke apparatuur presteert zodra deze het veld bereikt.

Wuxi Top Mixer Equipment Co., Ltd. is een voorbeeld van een fabrikant van industriële roerwerken met een toegewijd technisch team dat apparatuur voor het mengen van vloeistoffen, poeders en slurry's omvat. Het bedrijf, opgericht in 2003 met zijn productiebasis in Wuxi, in de industriële regio van de Yangtze River Delta, organiseert zijn werk over verschillende toepassingsdivisies, waaronder het mengen van poeder en slurry, biomassa-energie en milieubescherming, tussenverwerking van voedsel en farmaceutische producten en het mengen van fijne chemicaliën. Dit soort divisiestructuur is gebruikelijk bij fabrikanten die een brede klantenbasis bedienen, omdat de waaiergeometrie, het afdichtingstype en de materiaalkeuze aanzienlijk verschillen tussen een voedseltank en een fijnchemische reactor.

Wanneer ingenieurs een fabrikant van mixers met een hoog instapniveau beoordelen, komen er al vroeg in het gesprek een aantal praktische vragen naar voren: kan de fabrikant de kritische snelheid van de as modelleren voor een niet-standaard tankhoogte, kunnen ze waaiermaterialen vinden die zijn afgestemd op een ongebruikelijke vloeistofchemie, en kunnen ze de inbedrijfstelling en probleemoplossing ondersteunen zodra de unit is geïnstalleerd. Fabrikanten met ervaring in de chemische, waterzuiverings-, voedsel- en biomassasector hebben over het algemeen een breder referentiekader voor deze vragen dan een leverancier die vanuit één catalogusconfiguratie werkt.

Veelgestelde vragen

• Vraag 1: Wat is een mixer met topingang?

  A: Het is een roerder die door de bovenkant van een tank is gemonteerd, waarbij de as en de waaier naar beneden in de procesvloeistof uitsteken, terwijl de motor en het reductiedeel boven het vat blijven.

• Vraag 2: Hoe werkt een mixer met boveningang?

  A: De motor drijft een tandwielreductor aan die de snelheid verlaagt en het koppel verhoogt, waarbij een verticale as wordt rondgedraaid die is verbonden met een of meer waaiers die stromingspatronen in de tank creëren om de inhoud te mengen of op te hangen.

• Vraag 3: Wat is een mixer met bovenvoeding?

  A: De term beschrijft dezelfde aan de bovenzijde gemonteerde configuratie, die vaak wordt gebruikt wanneer het proces gepaard gaat met het van bovenaf toevoeren van poeder-, additief- of vloeistofstromen in het vat terwijl de waaier het mengsel mengt.

• Vraag 4: Wat is een industrieel roerwerk?

  A: Het is een algemene term voor apparatuur die beweging in een tank of vat creëert om vloeistoffen te mengen, vaste stoffen te suspenderen of een uniforme temperatuur en samenstelling gedurende een procesbatch te handhaven.

• Vraag 5: Wat is tankagitatie

  A: Tankagitatie verwijst naar het mechanische proces waarbij stroming in een vat wordt gecreëerd, meestal via een roterende waaier, om menging, suspensie, warmteoverdracht of reactie-uniformiteit te bereiken.

• Vraag 6: Hoe kies ik de juiste mixer met boveningang voor mijn tank

  A: Begin met de tankgeometrie, de viscositeit van de vloeistof, het soortelijk gewicht en het gehalte aan vaste stoffen, en stem vervolgens het koppel en het waaiertype af op die parameters voordat u het motorvermogen en de afdichtingsconfiguratie selecteert.

• Vraag 7: Wat is het verschil tussen een mixer met boveningang en een mixer met zij-ingang

  A: Een menger met boveninvoer wordt door de tanktop gemonteerd met de aandrijving boven de vloeistofleiding, terwijl een mixer met zijinvoer door de tankwand nabij de bodem wordt gemonteerd, wat geschikt is voor bepaalde grote open tankindelingen.

• Vraag 8: Kan een mixer met boveninvoer vloeistoffen met een hoge viscositeit verwerken?

  A: Ja, met de juiste waaier, zoals een anker- of spiraalvormig lintontwerp en een tandwielreductor die geschikt is voor lage snelheid en hoog koppel, kan een tankmixerconfiguratie met hoge viscositeit dikke vloeistoffen effectief verwerken.

• Vraag 9: Welke industrieën gebruiken mixers met toptoegang?

  A: Chemische verwerking, afvalwaterzuivering, slibvergisting, wateropslag, voedsel- en drankverwerking en biomassa-energiefaciliteiten maken allemaal gebruik van mengers van bovenaf en van bovenaf.

• Vraag 10: Hoe vaak moet er onderhoud worden gepleegd aan een mixer met boveningang?

  A: De inspectie-intervallen variëren afhankelijk van de gebruikscyclus en de schurende werking van de vloeistof, maar veel eenheden met continu gebruik worden ongeveer zes tot twaalf maanden lang gecontroleerd, waarbij de staat van de afdichtingen en de versnellingsbakolie de belangrijkste controlepunten zijn.

• Vraag 11: Biedt een fabrikant van mengkranen op maat gemaakte ontwerpen aan?

  A: Veel fabrikanten, waaronder Wuxi Top Mixer Equipment Co., Ltd., werken samen met ingenieurs om niet-standaard tankgeometrie te modelleren en de aslengte, het waaiertype en de afdichtingsconfiguratie rond het specifieke proces aan te passen.

• Vraag 12: Wat is de rol van de tandwielreductor in een bovenaan gemonteerd roerwerk?

  A: De tandwielreductor zet het motortoerental om in het lagere astoerental en het hogere koppel dat voor de meeste mengwerkzaamheden nodig is, en de waarde ervan bepaalt grotendeels hoeveel belasting de mixer tijdens gebruik aankan.
