Bottom Entry Mixer vs Side Entry Mixer: Which One Should You Choose?
Snelle vergelijking: Mixer met onderste ingang versus Mixer met zij-ingang
A mixer met onderinvoer is over het algemeen de sterkere optie wanneer een proces voorzichtig moet worden gemengd met weinig afschuiving in een klein tot middelgroot vat, vooral als het gaat om hygiënisch ontwerp en gemakkelijke reiniging, zoals zuivelverwerking, cosmeticaformulering en biotechnologiebatches. Een mixer met zij-ingang is doorgaans beter geschikt voor grote opslagtanks en bulkvloeistoftanks, waarbij de unit door de zijwand van de tank nabij de bodem wordt gemonteerd om vaste stoffen zwevend te houden en grote volumes te mengen zonder het tankdak te openen. De juiste keuze hangt af van de tankgrootte, de productviscositeit, de hygiëne-eisen en de manier waarop het vat toegankelijk is voor onderhoud.
Voordat we dieper op de ontwerpdetails ingaan, volgt hier een korte samenvatting van wanneer elke configuratie zinvol is in de dagelijkse bedrijfsvoering van de fabriek.
- Kies een mixer met onderinvoer voor vloeistoffen met een lage tot middelmatige viscositeit in vaten die regelmatig moeten worden gereinigd of hygiënisch moeten worden behandeld.
- Kies een side entry mixer for large diameter storage tanks where top access is limited or impractical.
- Houd rekening met de tankvloerruimte, de vrije hoogte en de toegangsmogelijkheden voor afdichtingen voordat u een van beide configuraties voltooit.
- Beide configuraties kunnen helpen vaste stoffen zwevend te houden, maar de ideale waaier en montagehoek zijn afhankelijk van de specifieke batch- en tankgeometrie.

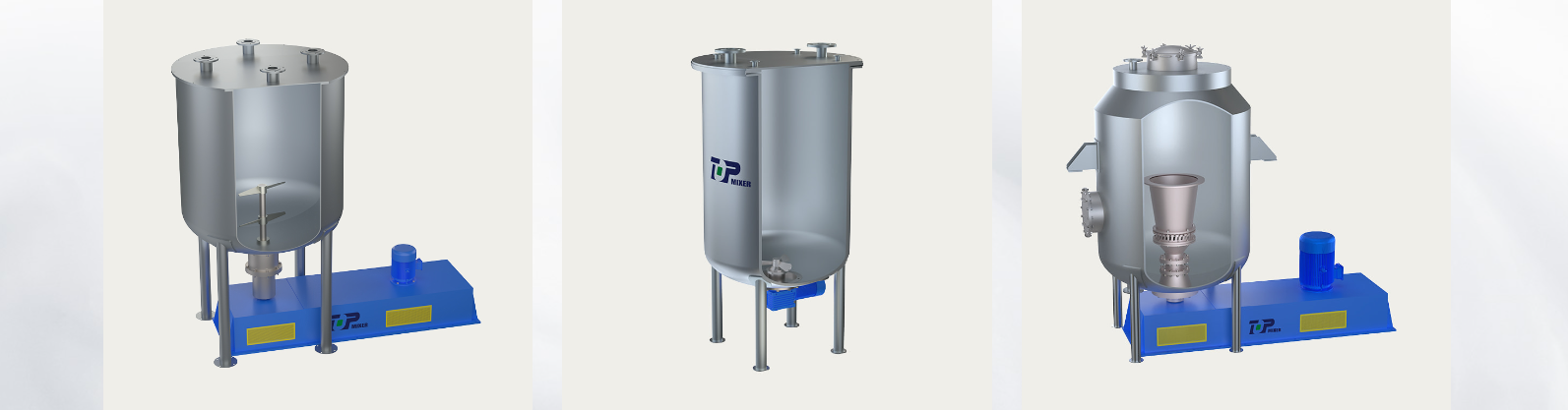

Wat is een mixer met onderinvoer ( Ondervoedingsmixer ) en hoe werkt het
A mixer met onderinvoer , ook wel roerwerk met onderinvoer of aan de onderkant gemonteerde mixer genoemd, wordt door de bodem van een tank geïnstalleerd in plaats van door het bovendeksel of de zijwand. De motor en de mechanische afdichting zijn onder of direct op de tankbodem geplaatst en zijn verbonden met een relatief korte as die zich uitstrekt tot in het vat waar de waaier nabij de basis draait. Omdat de aslengte korter is dan bij een typische opstelling met boveninvoer, heeft de mengerconfiguratie met onderinvoer de neiging om de buigbelasting en trillingen op de as en lagers tijdens continu bedrijf te verminderen.
Omdat de waaier materiaal rechtstreeks vanaf de tankbodem naar boven zuigt en circuleert, noemen sommige procesingenieurs deze apparatuur ook wel een mixer met ondervoeding , omdat de mengactie de batch effectief voedt en herverdeelt vanaf de bodem van het vat naar het oppervlak. Bij continue of semi-continue werking houdt een aan de onderkant gemonteerde roerderconfiguratie de waaier dicht bij de bodem van het vat, wat een consistente menging nabij de bodem van de tank ondersteunt, waar sedimentatie het meest waarschijnlijk zal optreden.
Typische componenten voor mixers met onderinvoer
- Motorisch met directe aandrijving of tandwielreductie, gemonteerd onder de tankvloer
- Behuizing van mechanische afdichting op het punt waar de as de tank binnendringt
- Korte aandrijfas die de motor met de waaier verbindt
- Waaier met lage afschuiving ontworpen voor zacht mengen of opschorten van lichte vaste stoffen
- Montageflens waarmee het geheel aan de tankvloer wordt bevestigd
Deze compacte opstelling is een veel voorkomende reden mixer met onderinvoer is geselecteerd voor faciliteiten waar de vloerruimte rond de tank beperkt is en een hoge, aan de bovenkant gemonteerde aandrijving onpraktisch zou zijn.
Wat is een zij-ingangsmixer
Een menger met zij-ingang wordt door de zijwand van een tank gemonteerd, meestal geplaatst nabij het onderste derde deel van het vat en iets naar beneden gericht, zodat de waaier de stroom over de tankbodem en omhoog langs de tegenoverliggende wand richt. Deze configuratie vermijdt de noodzaak om door het tankdak of de tankvloer te dringen, wat een van de redenen is dat mixers met zij-ingang veel worden gebruikt op grote opslag- en mengtanks waar het bovendeksel mogelijk al bezet is door andere fittingen, meters of toegangsluiken.
Omdat de aandrijfeenheid buiten de tank op de zijwand zit, is onderhoudstoegang voor de motor en afdichting meestal mogelijk zonder het vat volledig leeg te laten lopen, wat een praktisch voordeel is voor zeer grote tanks waar het aftappen tijdrovend is. Mengers met zij-ingang worden vaak geassocieerd met bulkopslagtoepassingen zoals grote chemicaliëntanks, afvalwaterbassins en andere schepen met een groot volume, in plaats van kleine batch- of sanitaire verwerkingstanks.
Typische toepassingen voor mixers met zij-ingang
- Opslagtanks met grote diameter die bulkmenging vereisen
- Tanks waarvan het dak niet gemakkelijk toegankelijk is voor een oprit van bovenaf
- Toepassingen waarbij het voorkomen van sedimentatie over een groot tankvloeroppervlak het hoofddoel is
- Schepen waarbij externe onderhoudstoegang tot de aandrijfeenheid de voorkeur verdient
Mixer met onderste ingang versus mixer met zij-ingang: vergelijkingstabel van functies
De onderstaande tabel vat de typische kenmerken van elke configuratie samen. De werkelijke specificaties variëren afhankelijk van het tankontwerp, de batchvereisten en de fabrikant die de apparatuur levert.
| Functie | Mixer met onderste ingang | Mixer met zij-ingang |
|---|---|---|
| Montagelocatie | Via de tankvloer | Door de zijwand, schuin naar beneden |
| Typische schachtlengte | Kort | Kort to medium |
| Typisch afschuifniveau | Laag | Laag to medium |
| Gemeenschappelijke tankgrootte | Kleine tot middelgrote schepen | Grote tot zeer grote opslagtanks |
| Toegang tot schoonmaken | Vaak eenvoudig, ondersteunt gesloten systemen | Bereikbaar vanaf buiten de tankwand |
| Typische industrieën | Zuivelproducten, cosmetica, biotechnologie, geselecteerde chemicaliëntanks | Bulkopslag, grote chemicaliën- en waterbehandelingstanks |
| Typisch viscositeitsbereik | Laag to medium viscosity | Laag to medium viscosity, large volume |
Prestatiekenmerken vergeleken
Naast de fysieke montagelocatie hebben de twee configuraties de neiging te verschillen in de manier waarop ze presteren op basis van verschillende praktische procesoverwegingen. De onderstaande grafiek geeft een relatieve, illustratieve vergelijking weer tussen vier veelbesproken factoren: schuifkrachtbeheersing, reinigingsgemak, geschiktheid voor grote tanks en algehele efficiëntie van de voetafdruk.
Mengers met onderinvoer scoren vaak goed op het gebied van afschuifcontrole en reinigingsgemak, wat een van de redenen is dat ze de voorkeur genieten vanwege delicate, hygiënische of afschuifgevoelige formuleringen. Mengers met zij-ingang scoren meestal beter op het gebied van geschiktheid voor grote tanks, omdat hun zijwandmontage bulkmenging over grote tankdiameters ondersteunt zonder dat een hoge, aan de bovenkant gemonteerde constructie nodig is.
Structuur van de mixer met ingang aan de onderkant uitgelegd
De onderstaande illustratie schetst de algemene structurele lay-out van een typische menginstallatie met onderinvoer, en laat zien hoe de motor, afdichting, as en waaier zich verhouden tot de tankvloer.
De lay-out van de mixer met onderste ingang lezen
In deze opstelling bevindt de motor zich onder de tank, verbonden door een korte aandrijfas die door een mechanische afdichting op de tankbodem loopt. De montageflens bevestigt het gehele samenstel aan het vat, en de waaier draait net binnen de tank nabij de basis, waardoor de procesvloeistof door de batch naar boven circuleert. Deze nauw gekoppelde structuur is een bepalend kenmerk van a mixer met onderinvoer en is een van de redenen waarom de apparatuur doorgaans minder verticale hoofdruimte nodig heeft dan alternatieven met toegang aan de bovenzijde.
Waar mixers met onderinvoer en zijinvoer worden gebruikt
Mengers met onderinvoer verschijnen vaak in industrieën die waarde hechten aan een hygiënisch ontwerp, zachte mengwerking en een compacte voetafdruk. Mengers met zij-ingang daarentegen zijn nauwer verbonden met grote volumes bulkopslag en mengbehoeften. Het onderstaande kolomdiagram illustreert een algemeen, niet-exact gebruikspatroon in algemene sectoren.
De mixer met onderinvoer for chemical tanks is een praktische optie in meng-, neutralisatie- en reactievaten waarbij zacht mengen de voorkeur heeft en toegang op de vloer het routineonderhoud vereenvoudigt. Op dezelfde manier kan een mixer met onderinvoer for storage tanks wordt vaak gekozen als de vloerruimte beperkt is en de toegang van bovenaf tot het schip wordt beperkt door leidingen, platforms of andere vaste apparatuur. Ondertussen blijven configuraties met zij-ingang gebruikelijk in zeer grote waterbehandelings- en bulkopslagtanks voor chemicaliën, waarbij de prioriteit ligt bij het gelijkmatig gemengd houden van een groot volume vloeistof.
Overwegingen inzake viscositeit, suspensie van vaste stoffen en batchgrootte
Tankgrootte en productviscositeit zijn twee van de meest praktische factoren bij het vergelijken van: mixer met onderinvoer met een zij-invoermenger. Het onderstaande lijndiagram toont een algemene trend in hoe de geschiktheid neigt te veranderen naarmate de tankgrootte toeneemt, gebaseerd op typische procestechnische patronen.
Over het algemeen blijft een menger met bodemingang goed passen als de tankgrootte van klein naar middelgroot gaat, terwijl een menger met zij-ingang steeds praktischer wordt naarmate de tankdiameter erg groot wordt, vooral omdat de zijwandmontage de noodzaak van een hoge aandrijving vermijdt en externe onderhoudstoegang op te grote schepen vereenvoudigt.
Vergelijking met meerdere factoren
De radar chart below brings several factors together at once, comparing shear control, cleaning ease, large-volume suitability, installation access, sanitary process fit, and footprint efficiency for both configurations.
Alles bij elkaar genomen suggereren deze vergelijkingen dat a mixer met onderinvoer heeft de neiging toonaangevend te zijn op het gebied van afschuifbeheersing, reinigingsgemak en hygiënische procesgeschiktheid, terwijl een menger met zij-ingang de neiging heeft toonaangevend te zijn wat betreft geschiktheid voor grote volumes. Geen van beide configuraties is in alle opzichten universeel beter. Daarom is het afstemmen van het mengertype op de specifieke tank en het specifieke proces de praktische benadering.
Verschillen in reiniging en onderhoud
De routinematige onderhoudsplanning is vaak sterk afhankelijk van waar de mixeraandrijving en afdichting zich bevinden ten opzichte van de tank en het omringende vloeroppervlak.
- Een mixer met onderinvoer plaatst de afdichting op de tankvloer, wat de werking van een gesloten systeem kan ondersteunen en de kans op blootstelling van het product tijdens routinematige reinigingscycli verkleint.
- Een mixer met zij-ingang plaatst de afdichting op de zijwand van de tank, waardoor technici de aandrijving en afdichting van buiten de tank kunnen onderhouden zonder toegang te hoeven krijgen tot het gebied onder het vat.
- Menginstallaties met bodeminvoer profiteren vaak van een kleine onderhoudsput of toegankelijke vloerruimte onder de tank voor onderhoud aan de motor en de afdichtingsbehuizing.
- Menginstallaties met zij-ingang vereisen doorgaans vrije ruimte langs de zijwand van de tank in plaats van onder het vat, wat de lay-outplanning in sommige faciliteiten kan vereenvoudigen.
Beide configuraties kunnen worden ontworpen met mechanische afdichtingen die relatief lange onderhoudsintervallen ondersteunen, hoewel het feitelijke onderhoudsschema afhangt van het product dat wordt verwerkt, de bedrijfstemperatuur en hoe vaak de tank tussen batches wordt gereinigd.
Hoe u kunt kiezen tussen een mixer met onderinvoer en een mixer met zijinvoer
De following steps outline a practical way to work through the decision for a specific tank and process.
- Controleer de grootte en vorm van de tank, aangezien bulkopslagtanks met een grote diameter de voorkeur geven aan een menger met zij-ingang, terwijl kleine tot middelgrote procesvaten vaak de voorkeur geven aan een menger met bodemingang.
- Beoordeel de productviscositeit en afschuifgevoeligheid, aangezien formuleringen met lage afschuiving in zuivel-, cosmetica- of biotechnologische toepassingen doorgaans baat hebben bij een menger met onderinvoer.
- Controleer de beschikbare vloerruimte onder de tank versus de ruimte langs de zijwand van de tank, aangezien dit vaak bepaalt welke montagestijl fysiek praktisch is.
- Houd rekening met de schoonmaakfrequentie en hygiënische eisen, aangezien mengers met onderinvoer vaak worden geselecteerd voor gesloten, hygiënische verwerkingsomgevingen.
- Evalueer de toegangsbehoeften voor onderhoud, inclusief of de tank gemakkelijk kan worden geleegd voor onderhoud of dat toegang via de externe zijwand de voorkeur verdient.
- Bespreek het waaiertype en de montagedetails met een gekwalificeerde leverancier van mengapparatuur, die de specifieke batch-, tanktekening- en procesdoelen kan beoordelen.
Over Wuxi Top Mixer-apparatuur: een fabrikant van mixers met onderinvoer
Wuxi Top Mixer Equipment Co., Ltd. was established in 2003, with its production base located in the Yangtze River Delta economic zone in Wuxi. As a mixer met onderinvoer manufacturer , the company focuses on fluid, powder, and slurry mixing equipment, covering research, design, and production for a range of process industries. The organization is structured around dedicated divisions, including a powder and slurry mixing division, a biomass energy and environmental protection division, a food and pharmaceutical division, and a fine chemical mixing division, which allows engineering teams to focus on the specific requirements of each application area.
De company designs and builds bottom-entry mixer systems alongside other mixing configurations for tanks used in food processing, chemical blending, and related industrial settings. Products are supplied to customers across mainland China as well as international markets including regions in North America, Europe, and Southeast Asia, supported by an experienced engineering team that works directly with customers on tank drawings, process conditions, and mixer selection.
Frequently Asked Questions
| Q1: What is a bottom entry mixer A bottom entry mixer is an industrial mixing device installed through the floor of a tank, with the impeller shaft entering from below rather than through the top or side wall. This design supports direct-drive operation and gentle, low-shear blending in process vessels. | Q2: What is a bottom entry agitator A bottom entry agitator refers to the same category of equipment as a bottom entry mixer, with the agitator shaft and impeller mounted at the tank base. The term agitator is commonly used interchangeably with mixer in process engineering. |
| Q3: How does a bottom entry mixer work De motor and seal assembly sit below or at the tank floor, connecting to a short shaft that extends into the vessel where the impeller rotates. This close-coupled arrangement can reduce vibration compared with longer top entry shafts. | Q4: What is a bottom mounted mixer used for A bottom mounted mixer is typically used for blending, homogenizing, and helping prevent settling of solids in low to medium viscosity liquids, commonly in dairy, cosmetics, and biotechnology applications. |
| Q5: What are the advantages of a bottom entry mixer Common advantages include a compact footprint, straightforward cleaning access, low-shear mixing for delicate formulations, and compatibility with closed tank systems and reduced headroom needs. | Q6: Where are bottom entry mixers used Dey are used across dairy processing, food and beverage production, cosmetics manufacturing, biotechnology, and select chemical processing tanks that need floor-mounted access. |
| Q7: Bottom entry mixer versus top entry mixer A top entry mixer enters from above with a longer shaft and roof-mounted support, while a bottom entry mixer enters from the floor with a shorter shaft and reduced headroom requirements. | Q8: Bottom entry versus side entry mixers A bottom entry mixer penetrates the tank floor and suits smaller, gentle mixing needs, while a side entry mixer penetrates the side wall near the bottom and suits large bulk storage tanks. |
| Q9: Is a bottom entry mixer suitable for high viscosity liquids Bottom entry mixers are generally better suited to low and medium viscosity liquids. Higher viscosity products often call for additional impeller and power review alongside this configuration. | Q10: Can a bottom entry mixer suspend solids Yes, a bottom entry mixer can help keep light to moderate density solids suspended, particularly in tanks with rounded or sloped bottoms that support even flow from the impeller near the floor. |
